Home Assistant pro DEYE

Deye Home Monitor je bezplatná integrace a hotový dashboard pro Home Assistant. Střídač DEYE čte přímo z jeho Wi-Fi loggeru ve vaší domácí síti – přesně tak, jak to dělá aplikace Deye-HomeMonitor. Nepotřebujete žádný další hardware, cloud ani licenci. Dashboard má stejné rozložení jako aplikace: dům s animovanými toky energie, denní výroba a spotřeba, grafy, předpověď počasí, spotové ceny elektřiny a AC konektory po fázích.

Pouze čtení. Integrace do střídače nikdy nic nezapisuje a pracuje jen v lokální síti. Ověřeno na třífázovém hybridu SUN-12K-SG05LP3 s loggerem LSW-5; stejnou mapu registrů mají střídače řady SG04LP3 / SG05LP3.

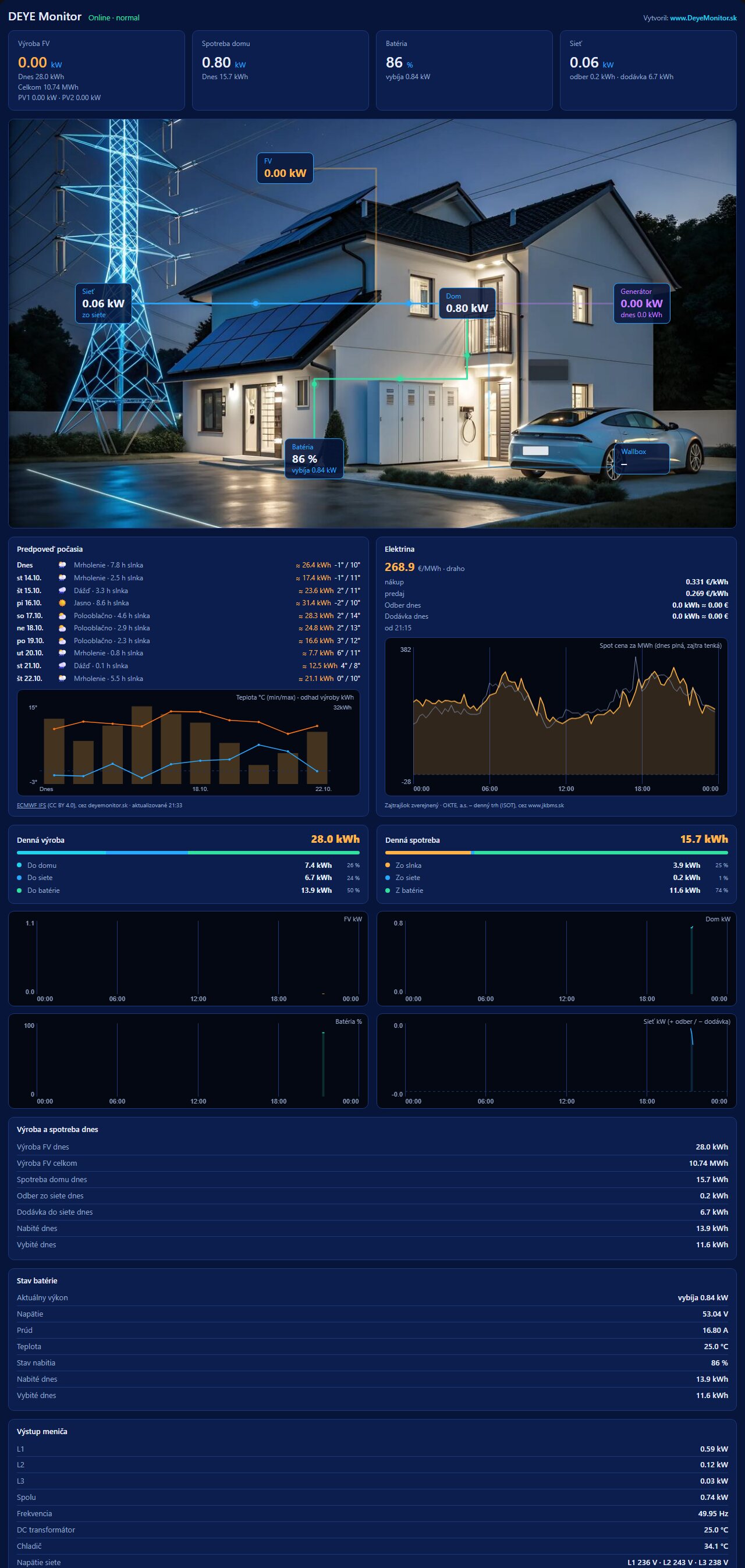

Ukázka dashboardu Deye Home Monitor v Home Assistantu

Co dashboard zobrazuje

Čtyři hlavní dlaždice – výroba FV (teď, dnes, celkem, PV1 a PV2), spotřeba domu, baterie a síť (odběr a dodávka dnes).
Dům s toky energie – FV, síť, dům, baterie a Gen port s animovanými tečkami; počet a rychlost teček roste s výkonem.
Denní výroba a spotřeba – kolik z výroby šlo do domu, do sítě a do baterie a kolik ze spotřeby přišlo ze slunce, ze sítě a z baterie.
Čtyři grafy dneška, předpověď počasí s odhadem výroby v kWh a ceny elektřiny (OKTE pro Slovensko, OTE pro Česko) s vašimi poplatky a DPH.
Tabulky a AC konektory – stav baterie, výstup střídače a napětí, výkon a proud na L1, L2 a L3.

Integrace vytvoří přibližně 80 entit (výkony, energie, baterie, fáze, teploty), které můžete použít v automatizacích a v panelu Energie.

Co budete potřebovat

Home Assistant 2024.11 nebo novější ve stejné síti jako logger střídače.
Wi-Fi logger střídače: LSW-5 (potřebujete jeho sériové číslo ze štítku na loggeru) nebo WiBLE se zapnutým Modbus TCP na portu 8899.
IP adresu loggeru. Doporučujeme ji v routeru rezervovat, aby se neměnila. Pokud používáte aplikaci Deye-HomeMonitor, IP adresu i sériové číslo najdete v jejím Nastavení.
Způsob, jak nahrát soubory do složky config: Samba share, Studio Code Server nebo File editor.

Postup

Nainstalujte integraci

Stáhnout integraci (.zip)

Rozbalte ZIP tak, aby vznikl soubor config/custom_components/deyemonitor/manifest.json. Složku custom_components vytvořte, pokud ještě neexistuje. Potom restartujte Home Assistant (Nastavení → Systém → Restartovat).

Připojte logger

Nastavení → Zařízení a služby → Přidat integraci, vyhledejte „Deye Home Monitor“ a vyplňte:

IP adresa loggeru, TCP port 8899, Modbus slave adresa 1.
Sériové číslo loggeru – u LSW-5 povinné (číslo loggeru, ne střídače). U WiBLE nechte prázdné.
Protokol registrů – nechte Automaticky. Integrace zkusí Solarman V5, potom Modbus RTU přes TCP a Modbus TCP.
Stavová stránka loggeru – nepovinný druhý zdroj pro celkovou výrobu. LSW-5 má z výroby přihlášení admin / admin.

Po uložení přibude zařízení „Deye Home Monitor“ se senzory. Počítadla energie lze použít i v panelu Energie.

Přidejte dashboard DEYE Monitor

Stáhnout dashboard (.zip)

Složku deyemonitor/ ze ZIPu (soubory deyemonitor-card.js a bg.jpg) rozbalte do config/www/.

Nastavení → Dashboardy → ⋮ → Zdroje → Přidat zdroj: URL /local/deyemonitor/deyemonitor-card.js?v=1, typ JavaScript modul. Při pozdější výměně souboru zvyšte číslo za ?v=.

Nastavení → Dashboardy → Přidat dashboard → Nový dashboard od začátku, otevřete ho, ⋮ → Upravit v YAML a vložte obsah souboru deyemonitor-dashboard.yaml (nebo jen toto). Uložte.

views:
  - title: DEYE Monitor
    type: panel
    cards:
      - type: custom:deyemonitor-card

Karta si entity najde sama, není třeba nic přepisovat.

Nastavte předpověď, ceny a dům

Nastavení → Zařízení a služby → Deye Home Monitor → Konfigurovat:

Interval obnovy a Gen port – výchozí 10 s; roli Gen portu načte integrace ze střídače.
Předpověď počasí – místo je předvyplněné polohou Home Assistantu; doplňte instalovaný výkon FVE v kWp pro odhad výroby.
Předpověď výroby – Solcast (nepovinné) – vlastní API klíč z toolkit.solcast.com.au, střechy z účtu (Zdarma) nebo plochy (Placený). Na dashboardu přibude „Solcast x kWh“ u každého dne a křivka v grafu výroby. Bezplatný účet má 10 požadavků denně – pokud stejný klíč používá i aplikace, zvolte v Home Assistantu delší interval obnovy (např. 12 h).
Ceny elektřiny – trh (Slovensko OKTE / Česko OTE), poplatky a DPH.
Číslo domu a SPZ – vykreslí se do obrázku domu.

Předpověď i ceny jsou z výroby vypnuté, protože je prohlížeč stahuje z internetu (deyemonitor.sk, jkbms.sk).

Co očekávat

Grafy čerpají ze statistik Home Assistantu a začnou se plnit několik minut po přidání integrace.
Znaménka jsou stejná jako v aplikaci: výkon baterie + = vybíjení, výkon sítě + = odběr.
Chybějící hodnota se zobrazí jako neznámá, nikdy jako nula.

Řešení problémů

„Logger na této adrese a portu neodpovídá“: zkontrolujte IP adresu a že Home Assistant je ve stejné síti jako logger.
„Logger neodpověděl známým protokolem“: LSW-5 potřebuje správné sériové číslo loggeru. WiBLE potřebuje zapnutý Modbus TCP v nastavení loggeru.
Senzory jsou občas nedostupné: logger odpovídá najednou jen na jeden požadavek. Pokud ho zároveň čte aplikace Deye-HomeMonitor, nechte v aplikaci i v Home Assistantu interval alespoň 10 s.
„Custom element doesn't exist: deyemonitor-card“: chybí zdroj dashboardu nebo je špatná cesta. Po opravě vyprázdněte mezipaměť prohlížeče.
Mimo domácí Wi-Fi to nejde: logger i Home Assistant jsou v lokální síti. Postup je v návodu Vzdálený přístup přes VPN. Porty loggeru nikdy nepřesměrovávejte do internetu.

Máte nebo chcete DEYE Web Gateway?

DEYE Web Gateway je samostatná hardwarová brána ke střídači s vlastním webovým dashboardem a REST API. Má vlastní integraci do Home Assistantu se stejným dashboardem. Pokud o ni máte zájem, vše najdete na jkbms.sk.

Návod pro DEYE Web Gateway na jkbms.sk

Home Assistant je ochranná známka Open Home Foundation. Deye Home Monitor je nezávislý projekt LTSolutions a není s Home Assistantem ani s výrobcem střídačů DEYE nijak spojen.
